【Network Firewall】AWS Network Firewall の最小構成を作り、SNI ログから許可ドメインを絞り込む

この記事を共有する

目次

はじめに

アウトバウンド通信をドメインベースで制御したい場合、最初から必要な FQDN をすべて洗い出すのは意外と難しいです。
実際の運用では、まず *.example.com のようなワイルドカードを含む広めの許可から始め、通信ログを見ながら必要な FQDN に絞っていく進め方のほうが現実的なことがあります。

今回は、AWS Network Firewall（以下 NFW）の最小構成を作成し、TLS通信がalert log に出力するSNI(Server Name Indicator ) event.tls.sni を CloudWatch Logs Insights で確認することで、ワイルドカード指定のドメイン ALLOWLIST を FQDN 単位に絞り込めるかを検証しました。

今回やりたいこと

今回のゴールは、次のような運用が現実的に回せるかを確かめることです。

  1. まずは ALLOWLIST をワイルドカードで粗く許可する
  2. 実通信ログの event.tls.sni から、実際に使われた FQDN を洗い出す
  3. その結果をもとに、ALLOWLIST をより具体的な FQDN 単位に絞る

つまり、最初から正解のドメインリストを作るのではなく、 実際に流れたTLS通信を観測しながらSNIで許可範囲を狭めていく ことが今回の主題です。

検証構成

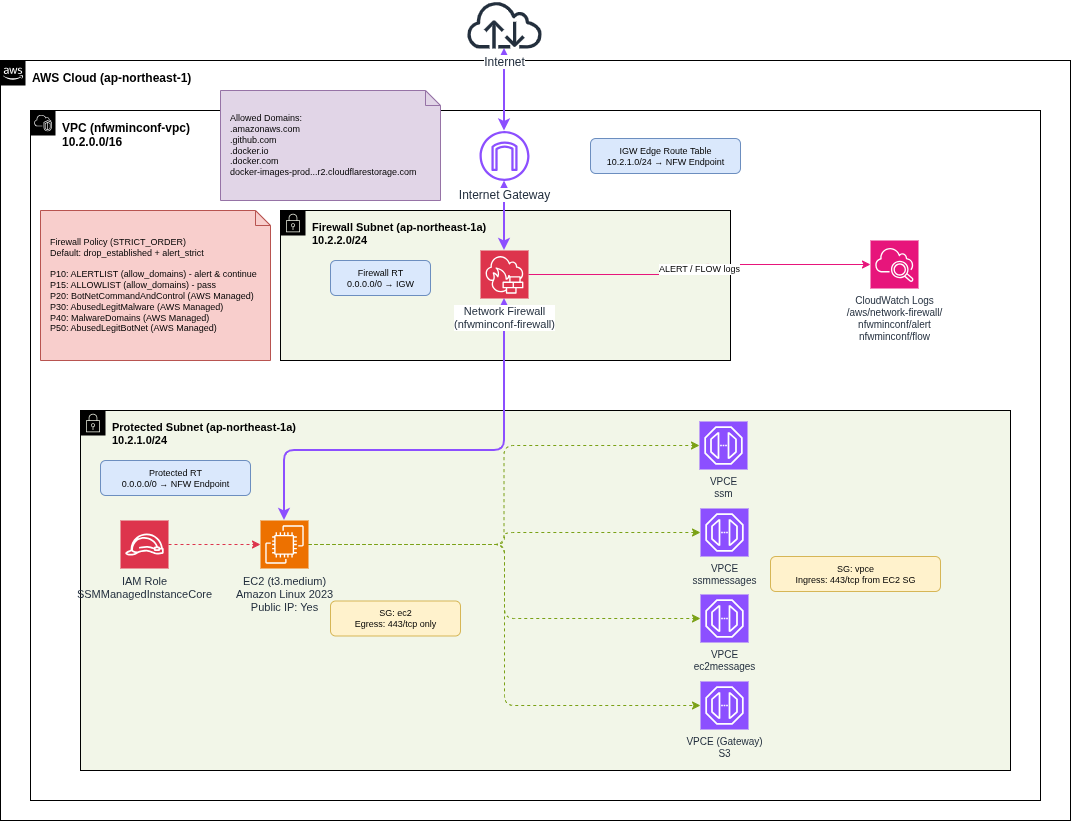

今回検証した構成は以下です。

VPC
 ├ IGW
 ├ firewall subnet
 │   └ AWS Network Firewall
 ├ protected subnet
 │   ├ EC2 (検証用)
 │   └ SSM Interface VPCE
 └ route
     protected → firewall → IGW
     IGW → firewall → protected

protected subnet 上の EC2 からインターネットへ出る通信を、必ず NFW 経由にします。
また、検証用 EC2 には SSM で接続したかったため、ssm / ssmmessages / ec2messages の Interface VPC Endpoint も protected subnet に配置しました。

使用した主なリソース

要件 リソース
VPC aws_vpc.this (10.2.0.0/16)
IGW aws_internet_gateway.this
firewall subnet aws_subnet.firewall (10.2.2.0/24)
AWS Network Firewall aws_networkfirewall_firewall.this + ドメイン ALLOWLIST
protected subnet aws_subnet.protected (10.2.1.0/24)
EC2（検証用） aws_instance.test（SSM ロール付き）
SSM Interface VPCE ssm / ssmmessages / ec2messages
protected → firewall → IGW aws_route.protected_default_to_nfw → aws_route.firewall_default_to_igw
IGW → firewall → protected aws_route.igw_to_protected_via_nfw（IGW edge route）

ルーティングのポイント

今回の構成で一番重要なのは、NFW を作ることそのものより、通信をきちんと NFW に通すルーティングを組むことです。

インターネットへの通信経路は次のようになります。
Internet
IGW
AWS Network Firewall
EC2 (protected subnet)
SSM Interface VPCE
ssm / ssmmessages / ec2messages

NFW を経由させるには、行きと戻りの両方で NFW エンドポイントを通す必要があります。
このため、ルートテーブルは 3 つ用意しました。

ルートテーブル アタッチ先 ルート 役割
protected RT protected subnet 0.0.0.0/0 → NFW Endpoint EC2 からの外向き通信を NFW 経由にする
firewall RT firewall subnet 0.0.0.0/0 → IGW NFW を通過した通信をインターネットへ出す
IGW edge RT IGW（Gateway Route Table） 10.2.1.0/24 → NFW Endpoint インターネットからの戻り通信を NFW 経由で protected subnet に返す

ポイントは以下です。

  • protected subnet 側だけでなく、戻り通信も NFW を通す必要がある
  • そのために、IGW にアタッチする Gateway Route Table を使う
  • 今回は NAT Gateway を置かず、EC2 にパブリック IP を付与したため、Security Group と NFW の両方でインバウンドを意識する必要がある

通信の流れをまとめると、次のようになります。

【アウトバウンド 外向き通信（EC2 → Internet）】
EC2 → protected RT (0.0.0.0/0 → NFW) → NFW → firewall RT (0.0.0.0/0 → IGW) → IGW → Internet
【アウトバウンド 戻り通信（Internet → EC2）】
Internet → IGW → IGW edge RT (10.2.1.0/24 → NFW) → NFW → EC2

NFW ルールグループ構成

今回の狙いは、許可対象の通信について SNI を alert log に残しつつ、マネージドルールで脅威ドメインも先に評価することです。
そのため、ルールグループは以下の順で構成しました。

Priority ルールグループ 動作
10 ALERTLIST（alert tls のみ） SNI を alert log に記録し、次の priority へ進む
20 BotNetCommandAndControlDomainsStrictOrder 既知のボットネット C2 ドメインを drop
30 AbusedLegitMalwareDomainsStrictOrder 侵害された正規ドメイン（マルウェア）を drop
40 MalwareDomainsStrictOrder 既知のマルウェアドメインを drop
50 AbusedLegitBotNetCommandAndControlDomainsStrictOrder 侵害された正規ドメイン（ボットネット）を drop
60 ALLOWLIST（domain list） 許可ドメインを pass
default aws:drop_strict + aws:alert_strict どのルールにもマッチしない通信を drop + alert

この構成にした理由は次の通りです。

  • STRICT_ORDER + stateful_default_actions = ["aws:drop_strict", "aws:alert_strict"] により、ALLOWLIST にマッチしない通信をすべて drop できる
  • ALERTLIST を最初に評価することで、ALLOWLIST に含めた通信でも event.tls.sni を alert log に残せる
  • マネージドルールを ALLOWLIST より先に置くことで、仮に許可対象に含まれるドメインでも、既知の脅威ドメインであれば先にブロックできる

初期の ALLOWLIST

最初は広めに観測するため、以下のワイルドカードドメインを許可しました。

variable "allow_domains" {
  default = [
    ".amazonaws.com",
    ".github.com",
    ".docker.io",
    ".docker.com",
    ".cloudflarestorage.com"
  ]
}

検証手順

1. Terraform で構成を作成する

検証用コードは以下のリポジトリに置きました。

https://github.com/Nka700/pub_aws_conf.git

ホストマシンで以下を実行します。

git clone https://github.com/Nka700/pub_aws_conf.git
cd pub_aws_conf/nfw_minimum_configuration/terraform

tfstate 用バケット名を任意のものに変更後、以下を実行します。

terraform -chdir=env/poc init
terraform -chdir=env/poc apply -auto-approve

2. EC2 に SSM 接続する

aws ssm start-session --target ${インスタンスID} --region ap-northeast-1

3. インターネットへの通信を発生させる(Docker Hub)

今回は docker run hello-world を実行し、Docker Hub 関連の通信を発生させました。

sudo dnf install -y docker
sudo systemctl enable --now docker
sudo usermod -aG docker ssm-user
newgrp docker
docker run hello-world

4. Logs Insights で SNI を確認する

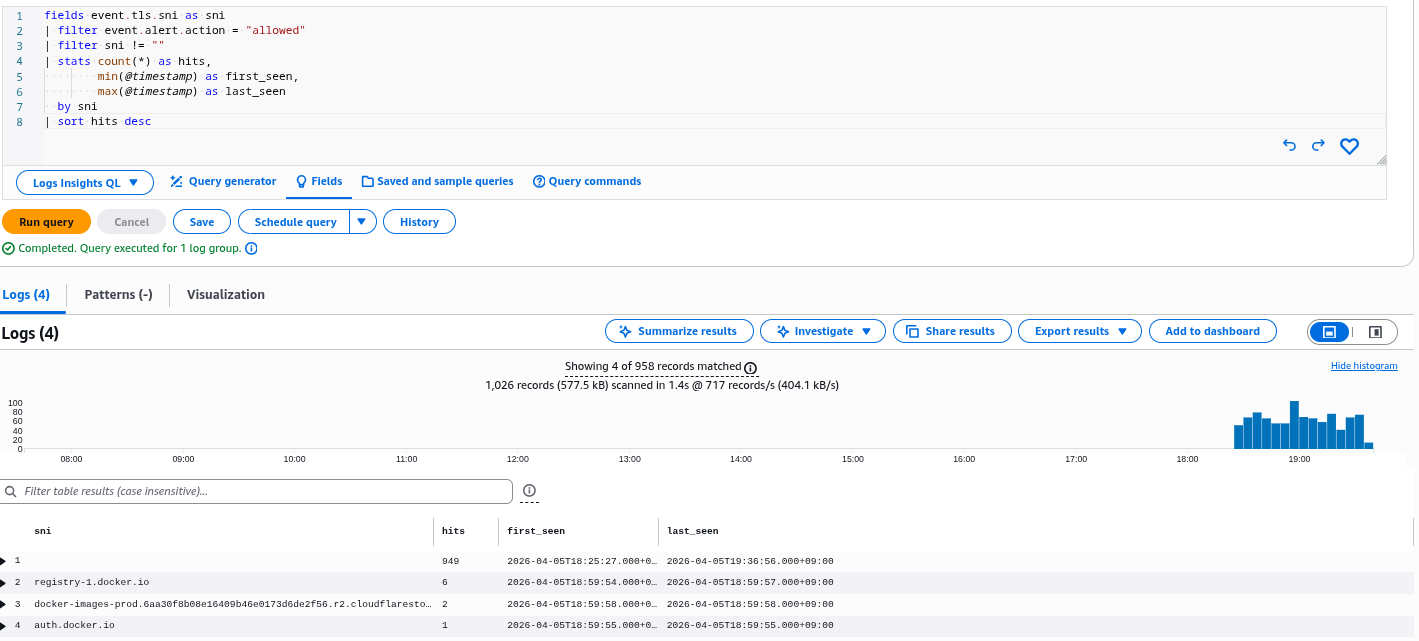

NFW の alert log に対して、以下の Logs Insights クエリを実行します。

fields event.tls.sni as sni
| filter event.alert.action = "allowed"
| filter sni != ""
| stats count(*) as hits,
        min(@timestamp) as first_seen,
        max(@timestamp) as last_seen
  by sni
| sort hits desc

このクエリにより、ワイルドカードで許可しているドメインへの通信が、実際にはどの FQDN（SNI）で行われていたかを確認できます。

観測結果をもとに ALLOWLIST を絞る

docker run hello-world の通信を確認したところ、ワイルドカード指定していた .docker.io や .cloudflarestorage.com の配下でも、実際に使われていたホスト名はかなり限定的でした。

そこで、ALLOWLIST を以下のように変更しました。

--- a/nfw_minimum_configuration/terraform/env/poc/var.tf
+++ b/nfw_minimum_configuration/terraform/env/poc/var.tf
@@ -49,9 +49,9 @@ variable "allow_domains" {
   default = [
     ".amazonaws.com",
     ".github.com",
-    ".docker.io",
-    ".docker.com",
-    ".cloudflarestorage.com"
+    "registry-1.docker.io",
+    "auth.docker.io",
+    "docker-images-prod.6aa30f8b08e16409b46e0173d6de2f56.r2.cloudflarestorage.com"
   ]
 }

その後、前回取得したイメージとコンテナを削除し、再度 docker run hello-world でインターネットへの通信を発生させて、より狭い ALLOWLIST でも動作することを確認しました。

docker ps --all
docker rm ${前回のhello-worldのコンテナID}
docker image rm hello-world
docker run hello-world

以上で 厳密な FQDN を決め打ちするのではなく、まずは観測し、通信先として使われているSNIで絞っていく 進め方が有効であることを確認できました。

注意点

今回の検証で重要だったのは、 SNI をログに残したいなら pass ではなく alert を先に置く必要がある 点です。

アクション ログ記録 後続ルール評価 結果
alert tls ✅ alert ログ出力 ✅ 次の priority へ進む マネージドルール → ALLOWLIST の順に評価される
pass tls ❌ alert ログ出力されない ❌ そこで評価終了 マネージドルールをバイパスしてしまう

pass を使うと、次のような問題が起こります。

  • ALLOWLIST ドメインへの通信が alert log に記録されず、観測目的を果たせない
  • その場で評価が終了するため、後段のマネージドルールが適用されない

観測しながら許可対象を絞る ことが目的なら、alert tls を最初に置いて、その後にマネージドルールと ALLOWLIST を評価する構成が扱いやすいです。

実際の運用では、以下も考慮が必要です。

  • 通信試験の内容によって観測できる FQDN は変わる
  • CDN やリダイレクトにより、別のホスト名が追加で必要になる場合がある
  • 一度見えた FQDN が常に固定とは限らない

そのため、ALLOWLIST の絞り込みは一回で終わらせず、一定期間ログを観測しながら進めるのが安全です。

まとめ

AWS Network Firewall の最小構成でも、alert log の event.tls.sni を使うことで、実際に通信したドメインをある程度把握できました。
今回の検証を通じて、次のような進め方が現実的だと分かりました。

  1. まずはワイルドカードを含む広めのドメインリストを ALLOWLIST に設定して通信を許可する
  2. alert log から SNI を収集し、実際に使われた FQDN を確認する
  3. その結果をもとに、ALLOWLIST を段階的に具体的な FQDN に絞る

最初から厳密な許可ドメインを設計するのが難しい場合でも、 NFW のログを使って段階的に精度を上げていく ことで、現実的に運用することができそうです。
